Кран неполнонопроходной

Спецификация материалов

• Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С - LD Energy)
• Шар: нержавеющая сталь
• DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-100: AISI 409
• Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
• Уплотнение штока: фторсилоксановый эластомер
• Уплотнение штока/подшипник скольжения:фторопласт Ф4К20 (PTFE+C, Teflon)
• Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

Управление

DN 15-100: рукоятка - окрашенная углеродистая сталь с полимерным наконечником

Основные технические характеристики

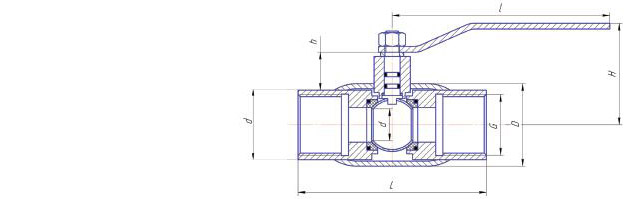

DN	PN	Артикул	Код	S	d*	d	D	G	H	h	I	L	Вес, кг.	3D (dwg)
15	40	13300159402MGLD000000000	КШ.Ц.М.015.040.Н/П.02	27	-	10	38	1/2	99	23	160	135	0,8
20	40	13300209402MGLD000000000	КШ.Ц.М.020.040.Н/П.02	32	-	15	42	3/4	100	22	160	135	0,8
25	40	13300259402MGLD000000000	КШ.Ц.М.025.040.Н/П.02	41	-	18	48	1	102	20	160	135	1,2
32	40	13300329402MGLD000000000	КШ.Ц.М.032.040.Н/П.02	-	49	24	57	1 1/4	107	21	160	135	1,5
40	40	13300409402MGLD000000000	КШ.Ц.М.040.040.Н/П.02	-	55	30	60	1 1/2	108	39	220	155	1,9
50	40	13300509402MGLD000000000	КШ.Ц.М.050.040.Н/П.02	-	68	40	76	2	117	42	220	170	2,9
65	25	13300659252MGLD000000000	КШ.Ц.М.065.025.Н/П.02	-	84	49	89	2 1/2	122	39	220	190	4,0
80	25	13300809252MGLD000000000	КШ.Ц.М.080/070.025.Н/П.02	-	99	63	114	3	155	64	312	200	5,8
100	25	13301009252MGLD000000000	КШ.Ц.М.100/080.025.Н/П.02	-	133	75	133	4	165	56	315	240	11,7
