Наружная/наружная резьба
Спецификация материалов
- Корпус: Латунь ЛС59-1
- Шток: Латунь ЛС59-1
- Шар: Латунь ЛС59-1
- Уплотнение штока: Фторопласт – Ф4
- Уплотнение шара: Фторопласт – Ф4

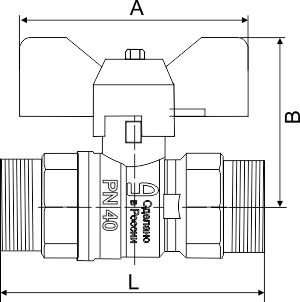

| DN | Наименование изделия | L | A | B |
|---|---|---|---|---|
| 15 | Кран шаровой латунный LD Pride 47, 15, Н-Н-Б GAS | 66,5 | 89 | 55 |
| 20 | Кран шаровой латунный LD Pride 47, 20, Н-Н-Б GAS | 68,5 | 89 | 58 |
| 25 | Кран шаровой латунный LD Pride 47, 25, Н-Н-Б GAS | 75,5 | 130 | 75 |
| 32 | Кран шаровой латунный LD Pride 47, 32, Н-Н-Б GAS | 90 | 130 | 80 |
Управление
- Б - ручка бабочка
Спецификация материалов
- Корпус: Латунь ЛС59-1
- Шток: Латунь ЛС59-1
- Шар: Латунь ЛС59-1
- Уплотнение штока: Фторопласт – Ф4
- Уплотнение шара: Фторопласт – Ф4
Управление
- Б - ручка рычаг
| DN | Наименование изделия | L | A | B |
|---|---|---|---|---|
| 15 | Кран шаровой латунный LD Pride 47, 15, Н-Н-Р GAS | 66,5 | 52 | 38,5 |
| 20 | Кран шаровой латунный LD Pride 47, 20, Н-Н-Р GAS | 68,5 | 52 | 41,5 |
| 25 | Кран шаровой латунный LD Pride 47, 25, Н-Н-Р GAS | 75,5 | 65 | 48 |
| 32 | Кран шаровой латунный LD Pride 47, 32, Н-Н-Р GAS | 90 | 65 | 53 |
-
